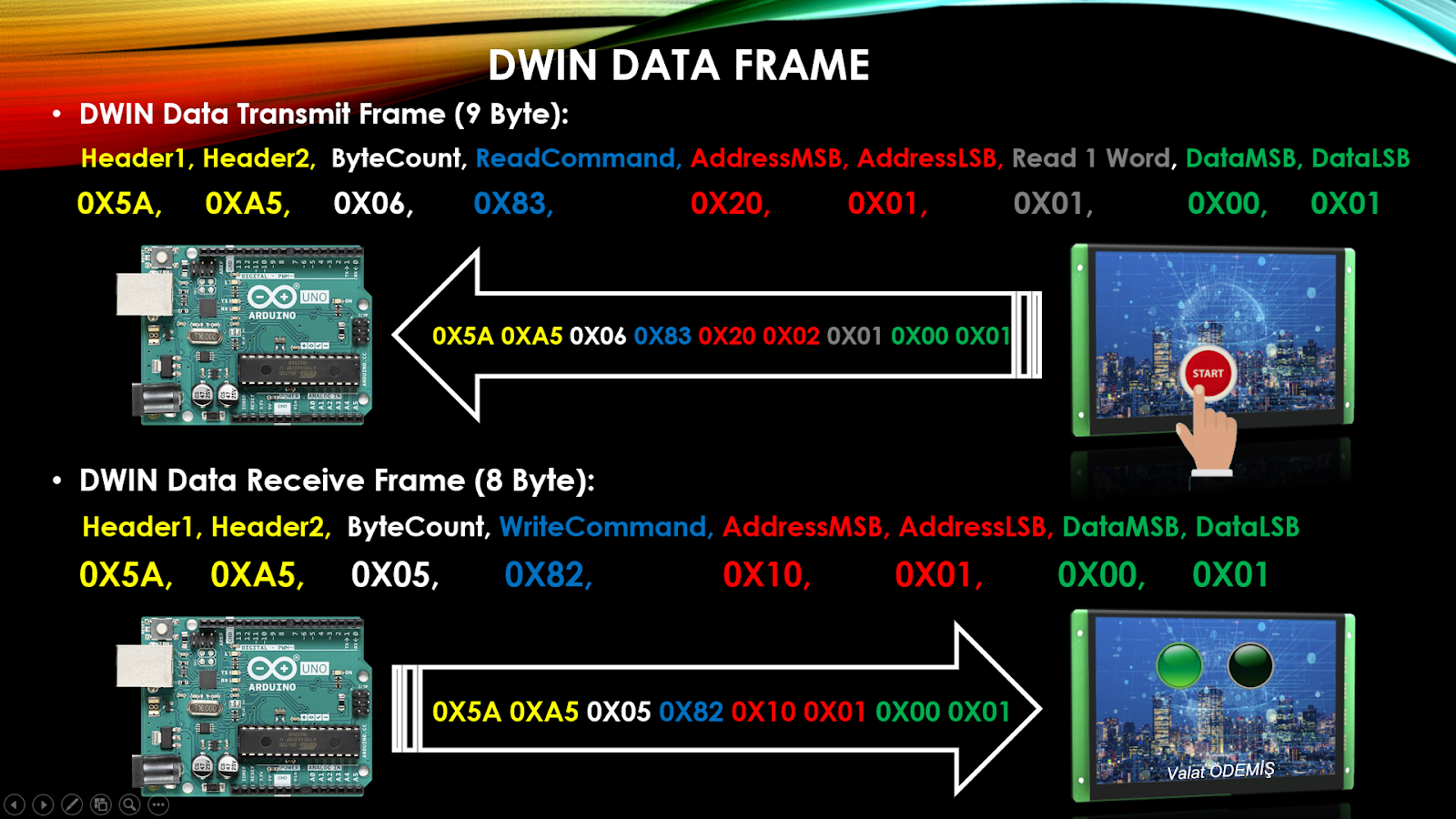

DWIN Data Frame

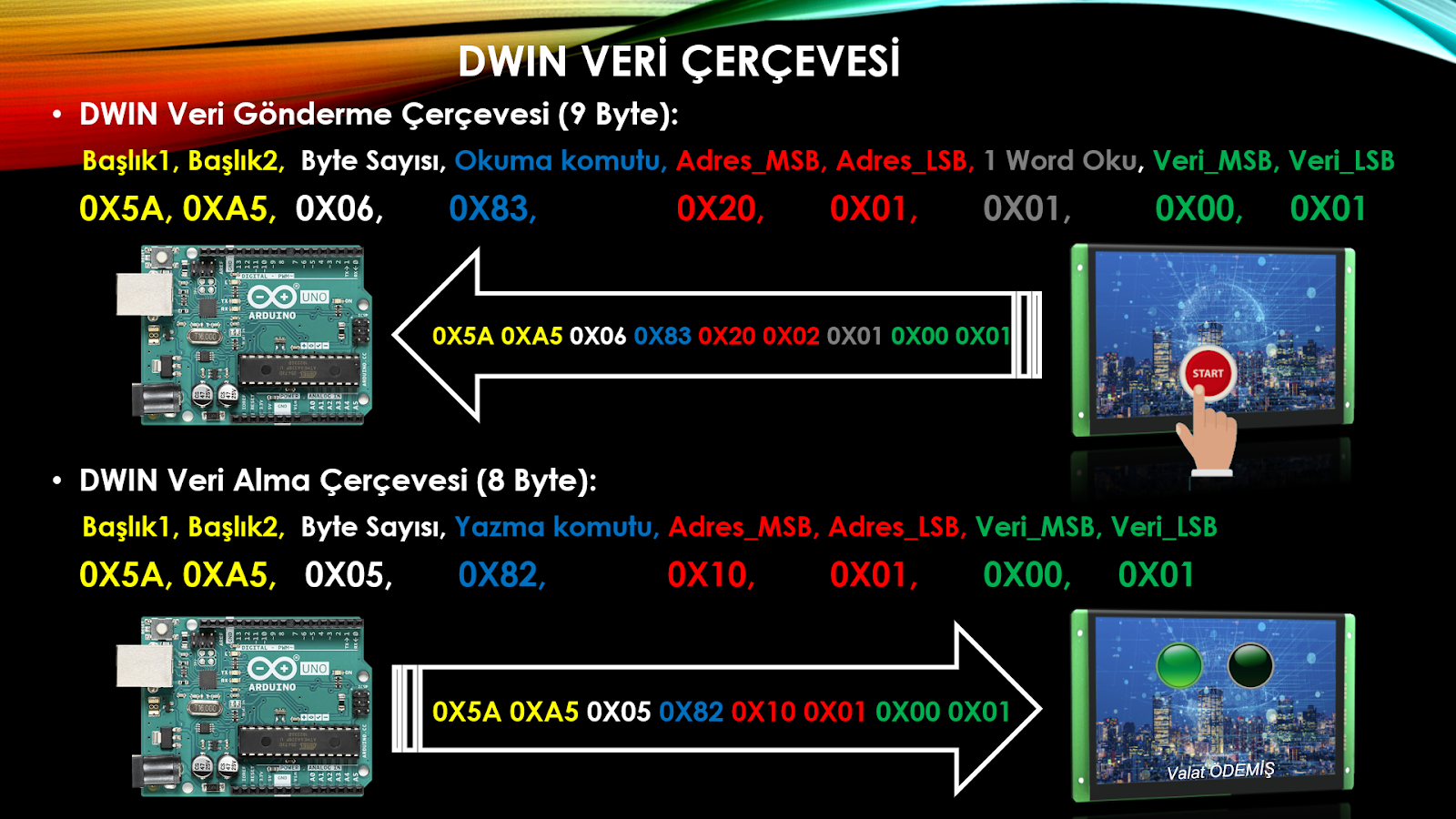

DWIN TFT LCD Data Frame:

Click for Zoom

DWIN TFT LCD Veri Çerçevesi:

Zoom için Tıklayınız

Ücretsiz numune TFT LCD taleb etmek için tıklayınız.

Rezistif ve Kapasitif Dokunmatik Paneller (Resistive vs Capacitive Touch Panels)



Rezistif Paneller;

Rezistif Dokunmatik Paneller birkaç çok ince katmandan oluşur. Kullanıcı dokunmatik panele bastığında, üst katman bükülerek alt katmanla temas kuruyor, böylece devre tamamlanıyor ve akım döngüsüne neden oluyor.

Avantajları:

• Düşük Maliyet,
• Tozlu ve nemli ortamlarda daha iyi çalışır,
• Eldiven ile kullanılabilir.

Dezavantajları:

• Düşük dokunma hassasiyeti,
• Çoklu dokunma desteklemez,
• Güneş ışığında görüntü kalitesini etikler,
• Sert bir darbe aldığında imleç sürekli o noktada takılı kalır ve çalışmaz hale gelir.

Kapasitif Dokunmatik  Paneller;

Kapasitif Dokunmatik Paneller genellikle bir yüzey yalıtkanı ve altındaki şeffaf iletken katmandan oluşur.

İnsan vücudunun iletken olduğundan dokunmatik panele parmakla (veya iletken bir kalemle) dokunulduğunda panelin elektrostatik alanı bozulur. Dokunmatik ekranın İşlemcisi, bu bozulmanın dokunmatik ekranın neresinde olduğunu tespit eder ve koordinatı algılamış olur.

Not: Günümüzde kullandığımız cep telefonlar kapasitif dokunmatik teknolojiyi kullanılır,

Avantajları:

• Daha yüksek dokunma hassasiyeti,
• Çoklu dokunmayı destekler,
• Güneş ışığı altında görüntü kalitesini muhafaza eder,
• Dokunmatik panel kırıldığında bile çalışmaya devam eder.

Dezavantajları:

• Nemli ve ıslak ortamlarda çalışamaz,
• Sadece özel eldivenlerle kullanılabilir,
• Daha yüksek maliyet,
• Sivri nesneleri algılamaz.

Kaynaklar:
1. Kişisel Tecrübelerim :-)
2. https://forum.digikey.com/t/resistive-touch-vs-capacitive-touch-whats-the-difference/1063
3.https://www.topwaydisplay.com/en/blog/resistive-touch-screen-benefits
4.https://www.cardinalpeak.com/blog/the-art-and-science-of-capacitive-technologies

DWIN TFT LCD VS Nextion TFT LCD

DWIN intelligent TFT Display ile tanışalı 1 yıl oldu, birçok endüstriyel projede kullanma fırsatım oldu. Bu blog yazısında sizlere bu iki ekran arasındaki farkları anlatmaya çalışacağım.

DWIN ekranlarının en cazip yönü fiyat/Performans oranı üst seviyede olması ve rakiplerine nazaren çok avantajlı olması. Ayrıca kaliteli TFT ekranın dokunmatik paneli rezistif panel yerine cam kapasitif panel olması, yani tıpkı kullandığımız cep telefonlarımızdaki ekranlar gibi, son derece hassas dokunuşlara tepki verir ve statik elektriğe, titreşime ve çevre şartlarına karşı dayanıklı olması,

şöyle ki kapasitif ekran kırıldığında bile çalışmaya devam eder, ama rezistif ekranlar baskıya dayanıklı olduğundan dolayı en ufak darbeden dolayı imleç sürekli darbe noktasında takılıp durur.

Aşağıda aynı Teknik Özellikler sahip iki ekran arasında fiyat karşılaştırması var;

DWIN   5", 800 x 480, Kapasitif Dokunmatik:  22.10 ABD Doları. (Bkz. Kaynak 1)
Nextion 5", 800 x 480, Rezistif Dokunmatik:  60.00 ABD Doları. (Bkz. Kaynak 2)

▼DWIN Bilim Parkında Sanal Gezi için Tıklayınız▼

2022 Ürün Kataloğu:
Ürün Katalog▼

2022 Fiyat Listeleri:
Endüstriyel Sınıf LCD Fiyat Listesi▼
Medikal Sınıf LCD Fiyat Listesi ▼
Ticari Sınıf LCD Fiyat Listesi 12/09/2022 ▼
COF Sınıf LCD Fiyat Listesi▼

DWIN TFT LCD + TP CATALOG▼

Yukarda gördüğünüz gibi fiyat konusunda müthiş fark, Peki ya performans ve kalite konusunda nasıl bir fark var?
Aşağıdaki tabloya bakarsanız aslında daha az parayla çok daha iyi ekran alabileceğinizi anlarsınız.

Bu ekrana güvenerek industrial projelerimi yapabilir miyim?
Tabi ki, bende ilk aldığımda tereddüt ettim, ama şimdi yurt dışında çalışan 50'dan fazla makinemiz var.

Peki neden bu ekran ucuz?
DWIN firması Çin pazarının %80 hakim ve Pandemi'den sonra yurtdışına açılmaya başladı, üstelik bu ekranı denemek isteyen kişilere Ücretsiz Numune ekran göndermektedir. (Sadece bir şirkette çalışan Ar-Ge Mühendislerine mahsus).
Ücretsiz numune Ekran için DWIN'in yurtdışı satış temsilcisi Vanessa Hanım ile görüşebilirsiniz, benim selamlarımı iletmeye unutmayın ;-)

İletişim:
WhatsApp    : +86 186 8481 2668
E.Mail           : VanessaYe@dwin.com.cn
CC                : walat.yacoub@gmail.com

Nextion LCD yerine DWIN LCD'yi cihazlarıma bağlayabilir miyim?

Tabi ki, yapmanız gereken tek şey Şekil-1 ve Şekil-2 'de gösterildiği gibi +5V, GND, Tx ve Rx kablolarının lehimlerini söküp DWIN ekranına bağlamak. işte bu kadar basit !

DWIN LCD Ürün Kodu Anlamı:

Peki ya Haberleşme Kısımı nasıl olacak?

Haberleşme kısmı için ekrandan data almak için 9 Byte'lık bir veriyi yakaladıktan sonra Adres ve veri kısmını compare ederek işlem yapmak kafi olacaktır, keza 9 Byte'lık veriyi Printf komutu ile gönderebilirsiniz. Bu konuda teknik destek almak için Blog sayfamı ve YouTube kanalımı takip edin.
Yakında Arduino, MICROCHIP PIC ve ARM STM32 ile yapılmış Açık kaynak kodlu projeler paylaşacağım...

Görüşmek üzere, ALLAH'a Emanet Olun..

Valat ÖDEMİŞ

Elk. Elt. Mühendisi
walat.yacoub@gmail.com
https://www.linkedin.com/in/vodemis/

Şekil - 1

Şekil -2

 DWIN Marka TFT LCD

Merhaba bu yazımda sizlerle DWIN Marka TFT LCD'ler hakkındaki görüşlerimi aktaracağım.
Ekranlar yüksek çözünürlüğe sahip hem kapasitif hem de rezistif olmak üzere iki farklı dokunmatik seçenekleri var, benim şahsi tercihim kapasitif ekrandan yana çünkü aynen cep telefonlarında olduğu gibi ekran kırılsa bile çalışmaya devam eder. fakat rezistif ekranlarda durumu maalesef öyle değil ekran kırıldığında imleç kırılan noktada takılıp durur ve ekranın dokunmatik özelliği kullanılamaz hale gelir.

Benim kullandığım model:

DMT48270C050-07WT
5" inç, 480xRGBx272, 65K Renk,
Kapasitif dokunmatik özelliğine sahip
T5UID yüksek performansa sahip işlemci
2 Kanal UART Haberleşme (RS232 & ModBus)
Besleme Voltajı: 5 V DC
Dış çerçeve: 110.9mm (W) × 62.8mm (H)
Aktif Alan: 111.0mm (W) × 65.9mm (H)

Demo Video için aşağıdaki Linke Tıklayın:
https://www.youtube.com/watch?v=vmNkfX3-oVw

İletişim & Teknik Destek için:
walat.yacoub@gmail.com
